ЩУПЫ КРУГЛЫЕ "ИНТЕРБАЛТ" ТИП 1 (с ручкой)

Щупы круглые "ИнтерБалт" тип 1 выпускаются в трех исполнениях:
- исполнение 1.1 -  Диаметр ручки 8 мм, длина ручки 50 мм (ручка тип 1), диаметры щупов до 5,0 мм;
- исполнение 1.2 -  Диаметр ручки 6 мм, длина ручки 30 мм (ручка тип 2), диаметры щупов до 5,0 мм;

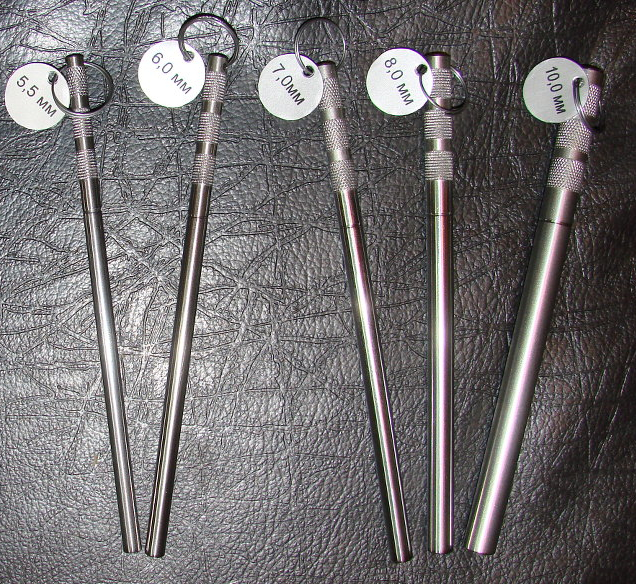

- исполнение 1.3 -  Рабочая часть щупа выполнена заодно с ручкой (ручка тип 3), диаметры щупов свыше 5 мм.

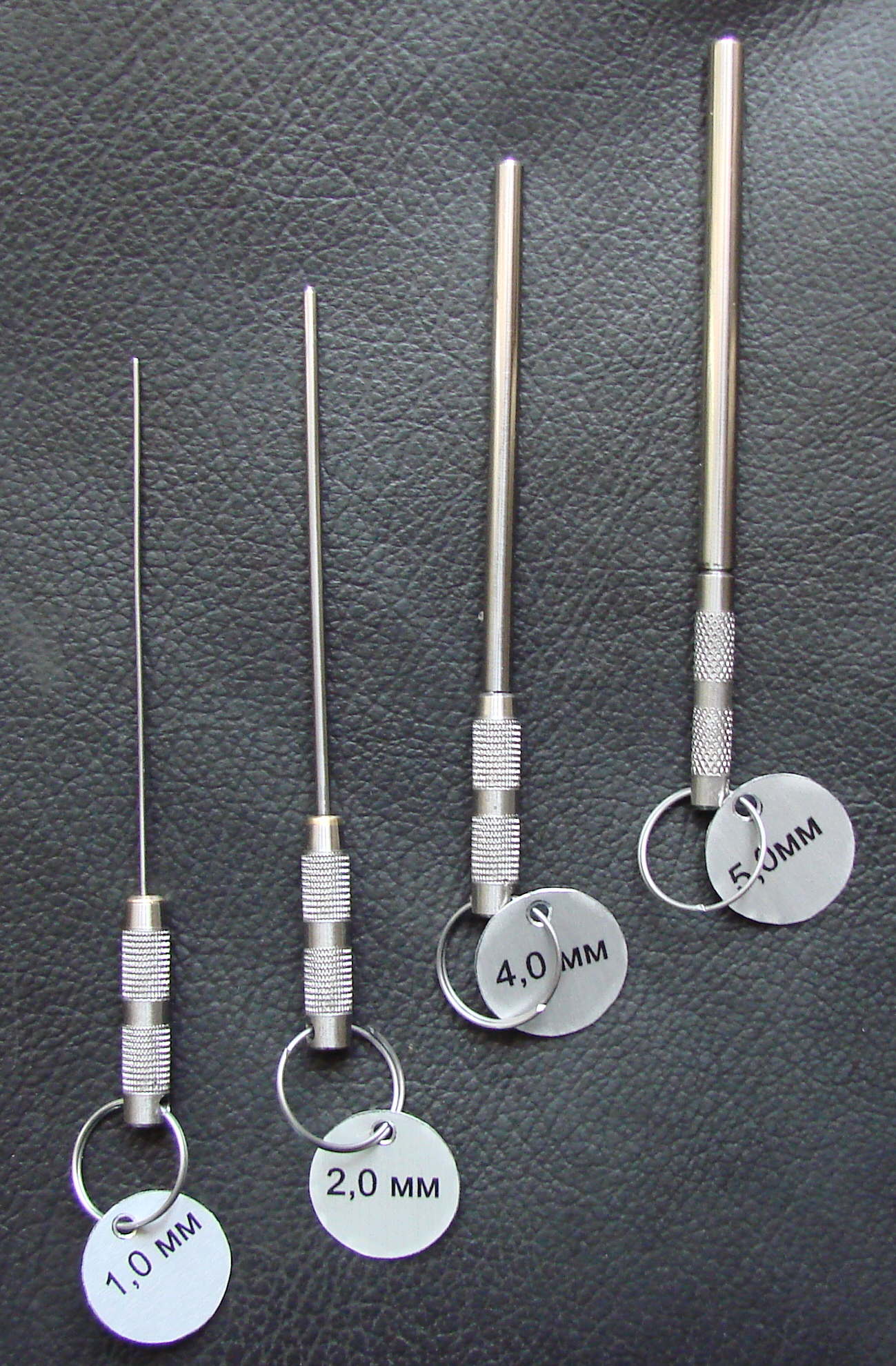

Щуп круглый тип 1.1.	Щуп круглый тип 1.2.

Щупы круглые «ИнтерБалт» тип предназначены для контроля (или регулировки) зазоров между сопрягаемыми криволинейными поверхностями (между профилем колеса и рабочей поверхностью шаблона, между закаточными роликами в консервной промышленности, между фильерой и жилой провода при нанесении изоляции на провод методом экструзии, при ремонте автомобилей, при регулировке зазоров между контактами электрических аппаратов и т. п.).

Щупы круглые "ИнтерБалт" могут использоваться совместно со щупами плоскими в местах, где это позволяет форма криволинейных поверхностей и габариты рабочей зоны в месте замера.

Пример: Требуется проконтролировать зазор 1,45 мм:
- Можно применить щуп круглый "ИнтерБалт" диаметром 1,0 мм и набор плоских щупов толщиной 0,45 мм;
- Можно применить щуп круглый "ИнтерБалт" диаметром 1,2 мм и набор плоских щупов толщиной 0,25 мм и т. д.

Щупы круглые "ИнтерБалт" тип 1 выпускаются следующих диаметров и с допусками:

- Диаметры производимых щупов, мм:

- 0,3;  0,4;   0,5;   0,6;   0,7;   0,8;   0,9;   1,0;    1,1;    1,2;   1,3;   1,4;   1,5;    1,6;    1,7;   1,78;   1,9.
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,02 ) мм.

- 2,0;    2,2;    2,3;   2,4;   2,5;   2,8;   3,0;  .
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,03 ) мм.

- 4,0;   4,5;    5,0;   5,5;   6,0;   7,0;   8,0;   10,0.
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,04 ) мм.

Щупы круглые «ИнтерБалт» тип 1 выпускаются стандартной длиной рабочей части  L = 80 мм. По требованию Заказчика щупы круглые "ИнтерБалт" тип 1 могут изготавливаться длиной (20...150) мм.

Пример маркировки при заказе для диаметров до 5,0 мм включительно: Щуп круглый "ИнтерБалт", тип 1.1 (или тип 1.2), диам. 1,0 мм, L = 100 мм (L от 20 до 150 мм).

Пример маркировки при заказе для диаметров свыше 5,0 мм: Щуп круглый "ИнтерБалт", тип 1, диам. 7,0 мм, L = 100 мм (L от 20 до 150 мм).

В настояще время имеются в наличии уже готовые щупы круглые ИнтерБалт, тип 1, следующих промежуточных диаметров, мм:
3,9 (L=80 мм);  3,97 (L=100 мм);   4,88 (L=100 мм);   4,97 (L=80 мм);   4,98 (L=120 мм);   5,36 (L=100 мм);   5,93 (L=80 мм);   5,94 (L=100 мм).
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,04 ) мм.

Внимание: Щупы других диаметров мы не производим!

Скачать Руководство по эксплуатации на щупы круглые "ИнтерБалт" тип 1.

Ваши замечания, предложения и пожелания по щупам круглым Вы можете отправить на электронную почту inbalt@mail.ru.
