ЩУПЫ КРУГЛЫЕ "ИНТЕРБАЛТ" ТИП 3

Щупы круглые "ИнтерБалт" тип 3 выпускаются в двух исполнениях:
- исполнение 3.1 - с кольцом;
- исполнение 3.2 - с пластмассовой ручкой.

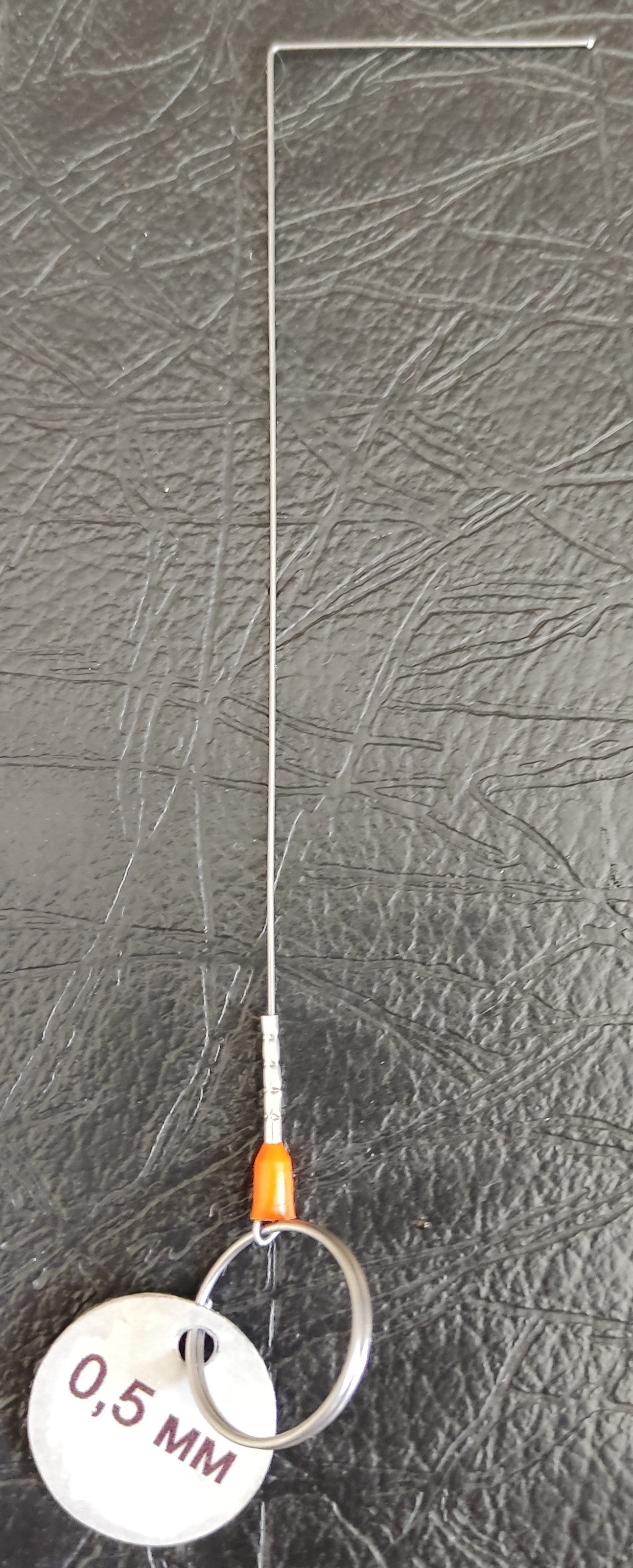

Щуп круглый тип 3.1 (с кольцом).	Щуп круглый тип 3.2 (с пластмассовой ручкой).

Щупы круглые «ИнтерБалт» тип предназначены для контроля (или регулировки) зазоров между сопрягаемыми криволинейными поверхностями (между профилем колеса и рабочей поверхностью шаблона, между закаточными роликами в консервной промышленности, между фильерой и жилой провода при нанесении изоляции на провод методом экструзии, при ремонте автомобилей, при регулировке зазоров между контактами электрических аппаратов и т. п.).

Щупы круглые "ИнтерБалт" могут использоваться совместно со щупами плоскими в местах, где это позволяет форма криволинейных поверхностей и габариты рабочей зоны в месте замера.
Пример: Требуется проконтролировать зазор 2,95 мм.
- Можно применить щуп круглый "ИнтерБалт" диаметром 2,5 мм и набор плоских щупов толщиной 0,45 мм;
- Можно применить щуп круглый "ИнтерБалт" диаметром 2,4 мм и набор плоских щупов толщиной 0,55 мм и т. д.

Щупы круглые "ИнтерБалт" тип 3 выпускаются следующих диаметров и с допусками:

Щупы круглые "ИнтерБалт" тип 3 выпускаются следующих диаметров и с допусками:

- Диаметры производимых щупов, мм:

- 0,3;  0,4;   0,5;   0,6;   0,7;   0,8;   0,9;   1,0;    1,1;    1,2;   1,3;   1,4;   1,5;    1,6;    1,7;   1,78;    1,9.
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,02 ) мм.

- 2,0;    2,2;    2,3;   2,4;   2,5;   2,8;   3,0.
Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,03 ) мм.

Внимание: Щупы других диаметров мы не производим!

Щупы круглые «ИнтерБалт» тип 3 выпускаются длиной:
- Длина рабочей части L1 (от конца щупа и не доходя 3 мм до начала закругления изгиба) - (10...100) мм;
- Длина нерабочей части L2 (от изгиба и до ручки-кольца) - (20...100) мм;
- Угол изгиба (45...120) градусов.

Пример маркировки при заказе: Щуп круглый "ИнтерБалт", тип 3.1 (или 3.2), диам. 1,0 мм, 50 х 100 х 90; где
  - 1,0 - диаметр щупа, мм;
  - 50 - длина рабочей части, мм;
  - 100 - длина нерабочей части, мм;
  - 30 - угол между рабочей и нерабочей частями (угол загиба) в градусах.
