ЩУПЫ КРУГЛЫЕ "ИНТЕРБАЛТ" ТИП 4 (изогнутые с ручкой)

Щупы круглые "ИнтерБалт" тип 4 выпускаются в трех исполнениях:
- исполнение 4.1 - Диаметр ручки 8 мм, длина ручки 50 мм (ручка тип 1);
- исполнение 4.2 - Диаметр ручки 6 мм, длина ручки 30 мм (ручка тип 2);
- исполнение 4.3 - Пластмассовая ручка.

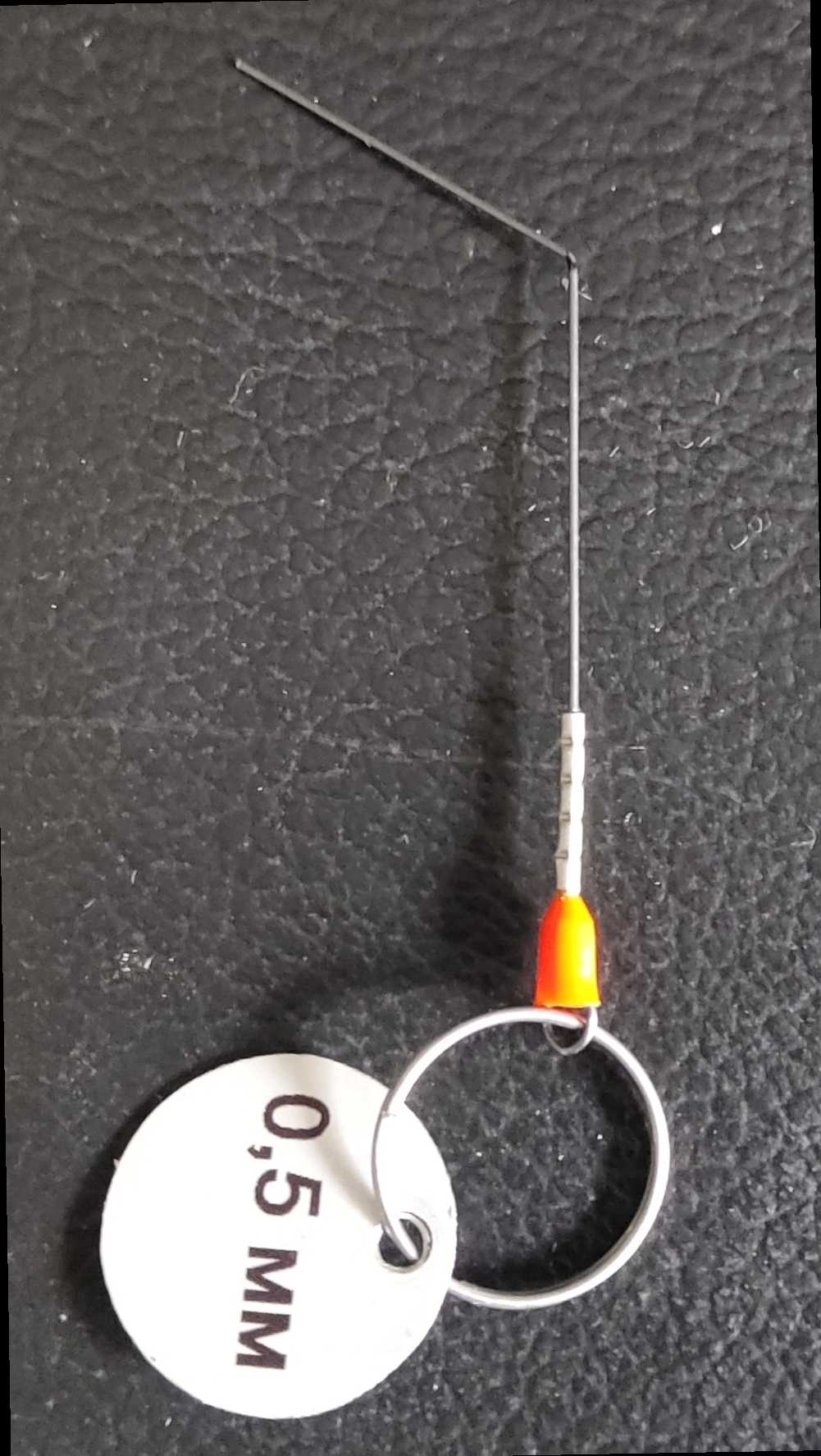

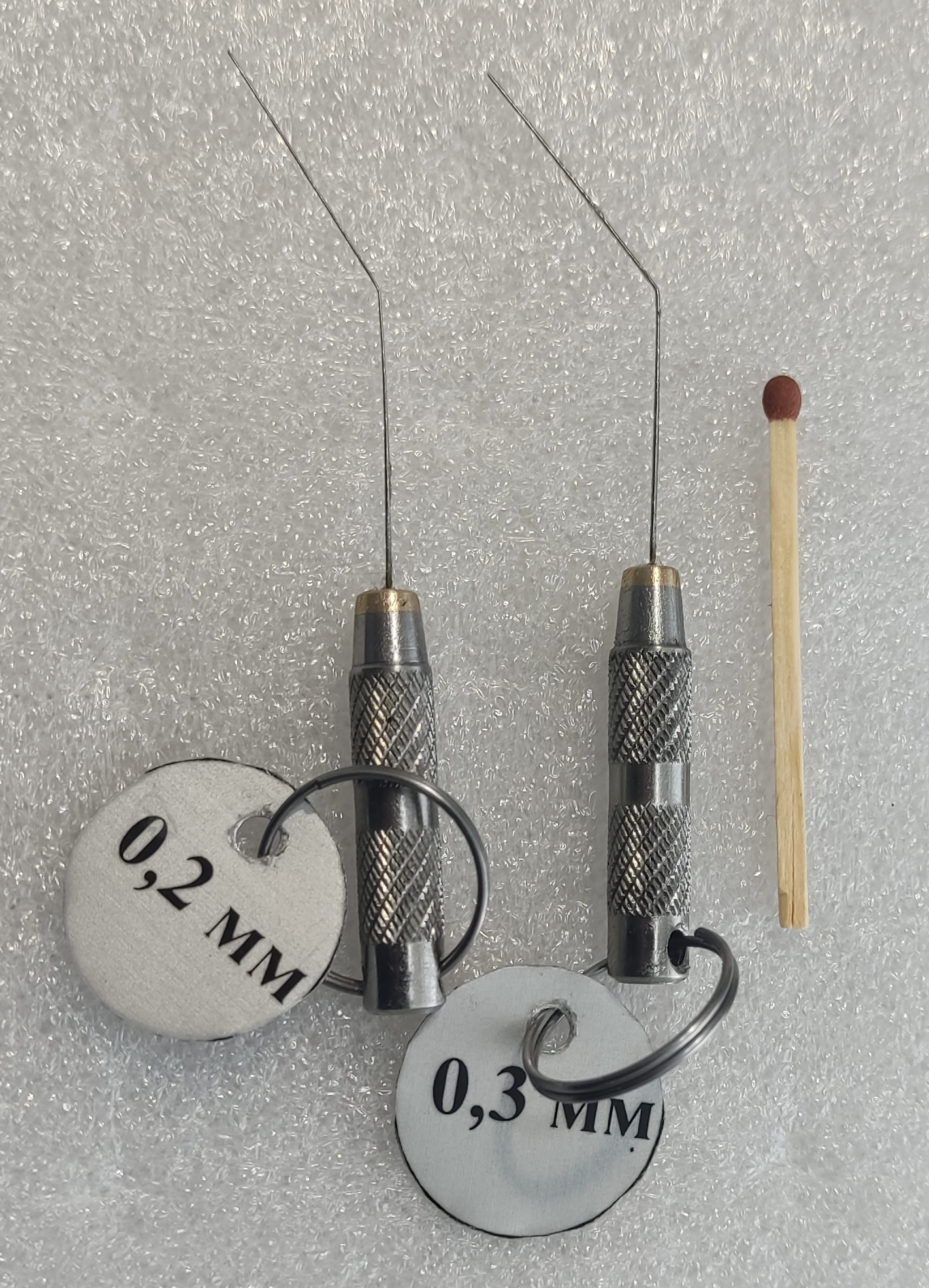

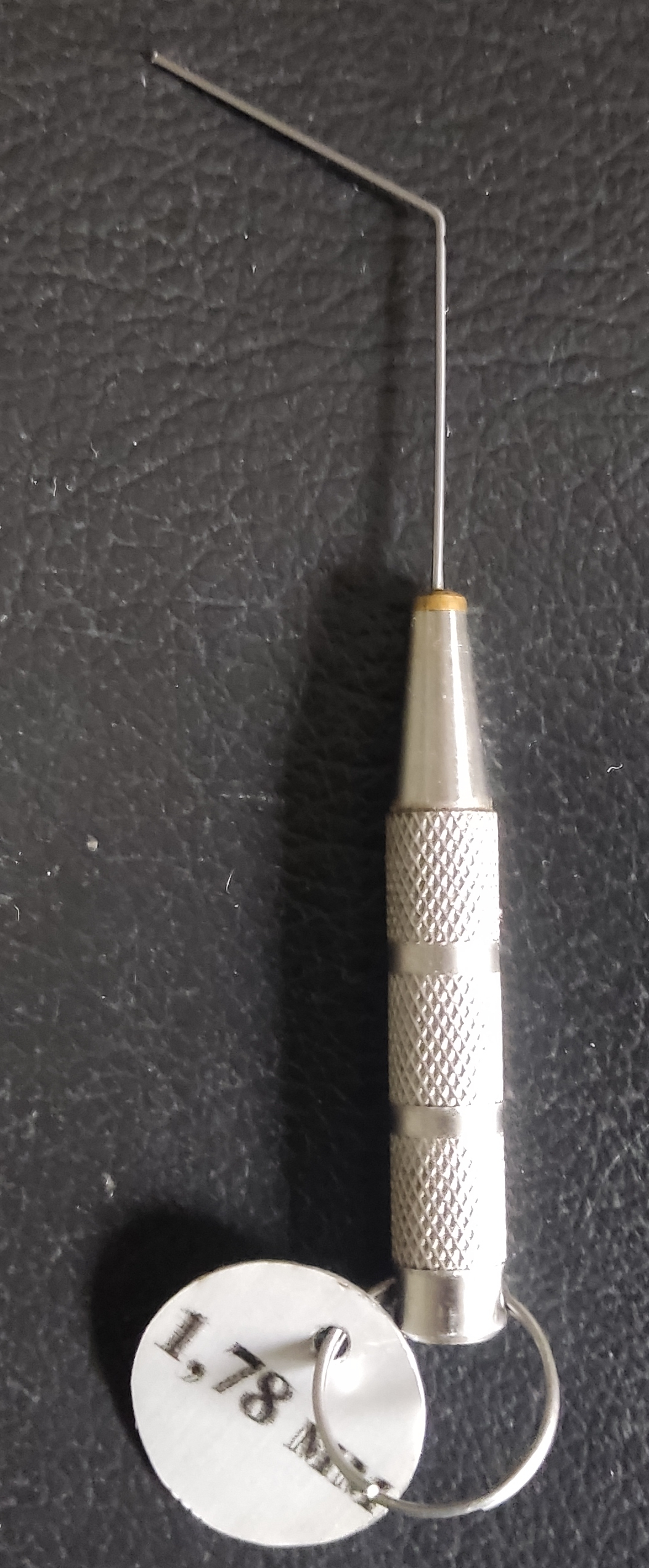

Щуп круглый тип 4.1	Щуп круглый тип 4.2	Щуп круглый тип 4.3.

Щупы круглые «ИнтерБалт» тип предназначены для контроля (или регулировки) зазоров между сопрягаемыми криволинейными поверхностями (между профилем колеса и рабочей поверхностью шаблона, между закаточными роликами в консервной промышленности, между фильерой и жилой провода при нанесении изоляции на провод методом экструзии, при ремонте автомобилей, при регулировке зазоров между контактами электрических аппаратов и т. п.).

Щупы круглые "ИнтерБалт" могут использоваться совместно со щупами плоскими в местах, где это позволяет форма криволинейных поверхностей и габариты рабочей зоны в месте замера.

Пример: Требуется проконтролировать зазор 2,95 мм.
- Можно применить щуп круглый "ИнтерБалт" диаметром 2,5 мм и набор плоских щупов толщиной 0,45 мм;
- Можно применить щуп круглый "ИнтерБалт" диаметром 2,4 мм и набор плоских щупов толщиной 0,55 мм и т. д.

Щупы круглые "ИнтерБалт" тип 4 выпускаются следующих диаметров и с допусками:

- Диаметры производимых щупов, мм:

- Диаметр 0,2;  - Допускаемые отклонения диаметра от номинального: ^(+0,02 _-0,02 ) мм.

- Диаметры  0,3;  0,4;   0,5;   0,6;   0,7;   0,8;   0,9;   1,0;    1,1;    1,2;   1,3;   1,4;   1,5;    1,6;    1,7;   1,78  - Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,02 ) мм,

- Диаметры 2,0;    2,2;    2,3;   2,4;   2,5;   2,8;   3,0 - Допускаемые отклонения диаметра от номинального: ^(+0,01 _-0,03 ) мм

Щупы круглые «ИнтерБалт» тип 4 выпускаются длиной:

- диаметр щупа от 0,2 до 0,3 мм - длина рабочей части (L)* до 20 мм,  длина нерабочей  части (L1) от 10 до 30 мм;

- диаметр щупа свыше 0,3 мм до 3,0 мм - длина рабочей части (L)* от  10 до 100 мм,  длина нерабочей части (L1) от 20 до 120 мм.

- Длина рабочей части L (от конца щупа и не доходя на расстояние "k" мм до начала закругления изгиба. Расстояние "k" - расстояние от конца радиуса изгиба (по меньшему радиусу) и до начала рабочей части щупа:
- для щупов диаметром от 0,2 до 0,6 мм k = 1 мм;
- для щупов диаметром свыше 0,6 до 3,0 мм k = 3 мм.

- Угол изгиба щупа (45 ... 180) градусов.

Маркировка при заказе: Щуп круглый "ИнтерБалт", тип 4.3, диам. 1,0 мм, 50 х 100 х 90; где
- 1,0 - диаметр щупа, мм;
- 50 - длина рабочей части, мм;
- 100 - длина нерабочей части, мм;
- 30 - угол между рабочей и нерабочей частями (угол загиба) в градусах.

Скачать Руководство по эксплуатации на щупы круглые "ИнтерБалт" тип 4.

Ваши замечания, предложения и пожелания по щупам круглым Вы можете отправить на электронную почту inbalt@mail.ru.
